OSD (Object Storage Daemon)

Introduction

A Ceph OSD Daemon (Ceph OSD) stores data, handles data replication, recovery, backfilling, rebalancing, and provides some monitoring information to Ceph Monitors by checking other Ceph OSD Daemons for a heartbeat. A Ceph Storage Cluster requires at least two Ceph OSD Daemons to achieve an active + clean state when the cluster makes two copies of your data (Ceph makes 3 copies by default, but you can adjust it).

OSD recommendations:

  • minimum hard disk drive size of 1 terabyte
  • more memory ~ 1GB per Ceph OSD (during rebalancing, backfilling and recovery)
  • one drive for each Ceph OSD Daemon, need avoid multiple OSDs, and/or multiple journals on the same drive

You may run multiple Ceph OSD Daemons per hard disk drive, but this will likely lead to resource contention and diminish the overall throughput.

NOTE: Running multiple OSDs on a single disk–irrespective of partitions–is NOT a good idea.

Add OSD

流程:

enter image description here

  1. Admin user 執行 ceph-deploy osd activate storage_server3:/dev/sdb 指令給 MON , 對 stroage server 上面的某個硬碟建立OSD.
  2. 經過 MON 認證通過之後才會執行指令
  3. 先對硬碟對格式化成 EXT4 or XFS 之後建立 OSD 相關資料和 keyring
  4. 啟動 OSD daemon
  5. MON 更新 cluster map 並且把最新的 cluster map 丟給所有 OSD

NOTE: OSD 上面會有 MON map, OSD map 和 PG map (應該也有 CRUSH)

OSD Heartbeat and Peering

Heartbeat 的應用

Heartbeat 主要用於及時發現OSD的變化 (down/up), 並且通知Monitor去更新OSD Map, 最後將最新版本的OSD Map同步到相關的 OSD 上面.

enter image description here

OSD Heartbeat 的方法有兩種:

1. OSD <--> MON: OSD 本身會定期回報自身的狀態給 Monitor (default 120s)

2. OSD <--> OSD: OSD 之間也會有 Heartbeat (default 6s), 來監聽其他OSD是否有掛掉的情況發生, 並且通知 Monitor

如何選擇 Heartbeat 的對象?

OSD 之間的 heartbeat 並不是去ping 所有的 OSD, 這樣會消耗太多 OSD 的資源且對網路的負擔也很大. 這裡是 OSD 只會對"OSD本身所在的PG, 所包含的其他OSD"去做heartbeat !! (所以會用到 PG map)

Example: 假設有三個PG 他們分別對應的OSD如下:

PG 1.1 -> [OSD.1, OSD.5, OSD.2]

PG 1.2 -> [OSD.3, OSD.1, OSD.6]

PG 2.1 -> [OSD.2, OSD.1, OSD.9]

那OSD.1的heartbeat 對象就會為 OSD.2 OSD.5 OSD.3 OSD.6 OSD.9

如何做 Heartbeat ?

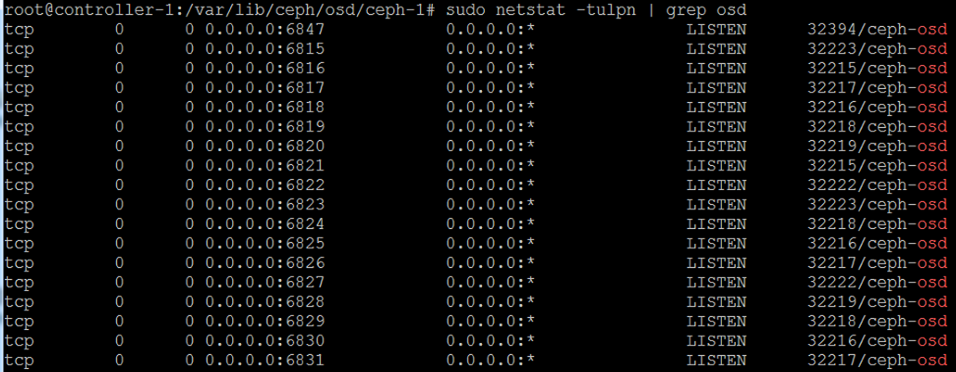

Heartbeat 本身是透過 socket 去實作, 所以每個OSD都會開3個port, 分別給下列三者使用:

enter image description here

[1]

  • MON/Clinet: 跟 MON 溝通和 client R/W object
  • OSD: OSD 之間傳送複本使用
  • Heartbeat: 這個 port 才是專們給 MON 和 OSD 之間做 heartbeat 使用

enter image description here
